内蒙古移动5G无线网建设面临的挑战与应对策略浅析
李晓勇 温丽媛 王海波 张维利
中国移动通信集团内蒙古有限公司，010090
【摘要】2019年6月6日，工信部向中国电信、中国移动、中国联通、中国广电发放5G商用牌照，同年10月31日，三大运营商同时发布了5G套餐，宣布5G正式商用，5G网络部署将进入快车道。本文通过分析5G技术特点、应用场景，结合无线网现状，以及4G网络中遇到的问题，对5G网络部署中的挑战进行分析，并提出应对举措。
【关键词】5G，频率，覆盖，室内，干扰
【Abstract】On June 6, 2019, the Ministry of industry and information technology issued 5g commercial license to China Telecom, China Mobile, China Unicom and China Radio and television. On October 31, the three major operators issued 5g package at the same time, announcing that 5g was officially commercial and 5g network deployment would enter the fast lane. This paper analyzes the 5g technology characteristics, application scenarios, combined with the current situation of wireless network, as well as the problems encountered in 4G network, analyzes the challenges in 5g network deployment, and puts forward countermeasures.
【Keywords】5th generation mobile networks、frequency、coverage、indoor、interference
1 5G关键技术分析
从第一代移动通信系统到第四代通信系统，标准在设计之初，首要解决的，都是人与人之间、人与网络之间的通信，终端设备只是实现这一目标的媒介之一，没有为物的互联单独进行标准设计。
随着传感器、工业互联网、人工智能等技术的发展，实现万物互联的需求变得越来越急迫。因此，5G标准在设计之初，除了考虑人与人，人与网络的互连之外，第一次为物与物、物与网络互联，单独地进行了标准的设计。通过总结万物互联的需求特点，5G技术定义了支持的三种典型场景增强型移动宽带（eMBB），低时延高可靠（uRLLC）和低功耗大连接（mMTC），对无线空口进行了重新设计，并引入了大量新技术。
1.1 大规模阵列天线技术
大规模天线阵列正基于多用户波束成形的原理，在基站端布置几百根天线，对几十个目标接收机调制各自的波束，通过空间信号隔离，在同一频率资源上同时传输几十条信号。这种对空间资源的充分挖掘，可以有效利用宝贵而稀缺的频带资源，并且几十倍地提升网络容量。在当前5G网络建设中，192个阵子可实现64T64R的天线已经成为宏基站首选的配置，下行最高可支持16层的多用户传输，实际测试中，可实现约4层的多用户传输，可将5G小区下行有效承载速率提升至4～5Gbps。
1.2 超大载波带宽和毫米波通信
5G为了提供更高的空口速率，在载波设计时，对单载波带宽进行了扩展，最高可达400MHz。
目前3GPP定义的频率范围分为FR1和FR2，FR1就是我们通常说的sub 6GHz，低于6GHz的部分，这部分将是5G当前的主流应用范围。频率越低，覆盖能力越强，穿透能力越好，但目前低于 3GHz的部分，已经在之前的网络中使用，各国使用状况不同，因此，目前3.5GHz是5G应用的主流，但同时，3GPP同时划定了其它可用的频段，以便于灵活部署。FR2范围主要是高频，也就是我们通常说的毫米波，穿透能力较弱，但带宽十分充足，且没有什么干扰源，频谱干净，未来的应用也十分广泛。FR1和FR2的具体范围如表1所示：
表1 NR FR1频段表
频率范围名称 | 相应的频率范围 |
FR1 | 450 MHz - 6000 MHz |
FR2 | 24250 MHz - 52600 MHz |
1.3 灵活的空口设计
5G要支持更多的应用场景，适应从低于1GHz到毫米波的频谱范围，相对于4G，5G最大的特点是支持灵活的帧结构。
5G NR支持灵活可变的OFDM numerology，其子载波间隔可以在15KHz到240KHz的范围内选择，相应的循环前缀（CP，cyclic prefix）同时进行成比例的调整。子载波间隔选择取决于很多因素，包括部署的方式（FDD或者TDD）、频段、业务需求（时延、可靠性和数据速率），以及实现复杂性。比如，设计大的子载波间隔的目的是支持时延敏感型业务（URLLC）、小面积覆盖，和高频段场景，而设计小的子载波间隔的目的是支持低频段、广覆盖场景。
与LTE不同，5G NR没有小区专用参考信号（CSRS），只有用户专用的解调参考信号（DMRS）用于信道估测。与小区专用参考信号不同，DMRS只有在需要传输用户数据时才开始传输，这一设计显著改善了网络的能耗效率，减少了干扰。
5G NR支持快速的HARQ ACK确认，即数据解码与DL数据接收同时进行，而UE在上下行链路切换的保护时段（guard period）准备HARQ ACK，一旦从下行链路切换到上行链路，就立刻发送ACK。
1.4 新型网络架构
为了实现基站基带资源的共享，更好地实现站间协调，更易于实现无线接入的切片和云化，和边缘计算相融合，在5G标准定义中，对基站，核心网的各项功能进行了重构，首先把原先BBU的一部分物理层处理功能下沉到RRU，RRU和天线结合成为AAU，把BBU拆分为CU和DU，同时CU还融合了一部分从核心网下沉的功能，作为集中管理节点存在。
CU和DU的切分是根据不同协议层实时性的要求来进行的。在这样的原则下，把原先BBU中的物理底层下沉到AAU中处理，对实时性要求高的物理高层、MAC、RLC层放在DU中处理，而把对实时性要求不高的PDCP和RRC层放到CU中处理。
CU和DU分离部署，CU需要在中心机房集中放置，网络改造难度较高，并且5G初期仅针对eMBB业务，CU集中部署价值不高。因此，现阶段只进行CU和DU的逻辑划分，实际还都是运行在同一个基站上，后续随着5G的发展和新业务的拓展，才会逐步进行CU和DU的物理分离。
2 5G建网方案分析
现阶段，用户和业务量仍然承载在4G网络，4G流量仍然呈现逐月增长的态势，5G终端普及率较低，5G网络短期难以分担4G网络流量压力。因此，内蒙古移动采取4G和5G协同的5G建设策略，初期以解决4G高流量、高价值，以及5G业务示范区网络覆盖和容量为主，同时打造5G质量样板区域，逐步实现城区5G网络的连续覆盖。在5G网络部署过程中，需要从组网架构、场景覆盖、关键产品特性及业务保障等多个维度来综合考虑建网策略，在保障5G网络顺利部署的同时，兼顾4G网络性能。
2.1 组网方式
现阶段，5G组网采用NSA组网的Option3系列架构，优点是不需要部署5GC，投资成本低，LTEeNB不需要升级成eLTE，工程简单，芯片成熟度高，终端类型较丰富。同时，中国移动要求5G基站设备同时支持NSA和SA组网能力，待SA网络具备商用条件后，只需要增加数据配置，即可将目前的NSA网络升级为NSA和SA双模的5G网络。5G目标网将采用SA组网模式，4G和5G网络通过N26接口实现系统间互操作，保持业务连续性。
2.2 频率选择
2018年底，工信部将2515-2675Mhz的160MHz带宽及4.8-4.9Ghz的100MHz带宽授权给中国移动，进行5G组网。4.9GHz的100M带宽为首次分配频段，无占用，没有清频压力，且干扰较小，但是所需基站的密度更大，投资大。2.6GHz频谱产业链成熟度低，频率部分带宽已被占用，有清频压力，但覆盖范围广、资本开支小。综合考虑退频难度、覆盖能力、投资成本，中国移动5G基础覆盖层采用2.6Ghz频段，4.9GHz作为后续5G热点容量补充，以及在特殊需求的行业应用场景使用。
2.3 锚点选择
根据5G终端和主设备支持性，现阶段可选1.8G FDDLTE与1.9G TDDLTE作为NSA锚点。TDD和FDD同厂商区域，如FDD1800已形成连续覆盖，优先采用FDD1800MHz作为锚点；TDD和FDD异厂家区域，4G的锚点优先与5G基站同厂商，综合考虑设备能力和现网覆盖情况，选择FDD1800M或者F频段其一作为锚点。
后续随着产业链的进一步成熟，2.6G、2.3GTDD同样也可以作为NSA组网的锚点，形成多锚点的组网架构。
2.4 NSA分流策略
初期，5G网络基于Option3X的NSA架构下，4G网络可进行分流，以提升5G终端上下行速率，考虑到4G网络负荷远高于5G，并且5G网络测试时，对于资源占用较高，为保障4G客户感知不受影响，现阶段暂不开启4G基站分流功能。
2.5 5G语音方案
NSA下，LTE和NR采用双连接模式，通过4G VoLTE提供语音业务，出了4GVoLTE覆盖区，通过eSRVCC切换到2G/3G语音网络,如果所在区域的LTE尚不支持VoLTE，则可通过CSFB回落到2G/3G网络，由2G/3G提供语音服务。
在SA架构下，如果已经部署了VoNR，则由5G NR承载语音业务，出了VoNR覆盖区域，终端可以切换到4G，后续的语音业务由VoLTE承载。若5G初期没有部署VoNR，可以通过EPS fallback回落到VoLTE，语音业务由4G承载。
3 5G网络建维面临的挑战与应对
现阶段，内蒙古移动5G网络采用NSA组网，需要完成2.6GHz频率重耕、FDD1800锚点站入网、传输网络升级、机房配套改造，同步开展天馈整合和无线网架构向C-RAN演进，工程量巨大。5G建设时，需要同步对4G网络基站、数据配置进行升级改造，不可避免的对4G网络质量产生影响。如何将这种影响降到最低，对于快速推进5G建设的同时，确保4G网络客户感知不下降意义重大，但也充满挑战。
3.1 LTE和NR频率协调
5G频谱正式分配时，中国移动获得2.6GHz 160M和4.9GHz 100M带宽频谱授权。综合考虑产业链成熟度和建设成本，中国移动确定使用2.6GHz 160M带宽的低频前100M用于5G组网，但也面临着4G网络退频的压力。
(1)存在的挑战
在TDDLTE频段命名时，按照20M带宽一个载波，2.6GHz上160M频谱共分为8个频点，按照频率由低到高依次为D4、D5、D6、D1、D2、D3、D7、D8。为实现NR高速率的体验，采用100M带宽组网成为必然选，但是如果5G小区周边4G网络未完成D1、D2频点退频，频率交叠的4G和5G小区间会产生明显的干扰，并且干扰随着4G和小区业务量的增加而逐步加剧，存在干扰的网络环境测试验证，100M 带宽NR载波峰值下载速率可下降20-30%。

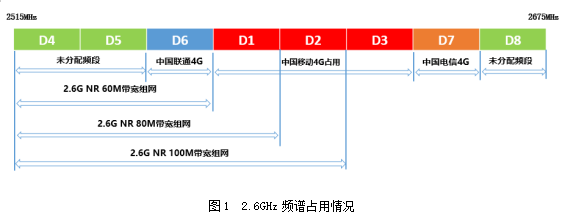

图1 2.6GHz频谱占用情况
这就要求在NR载波开启100M带宽时，需要确保周边4G小区完成D1、D2频点退频，但是2.6GHz频段是目前4G容量的主力承载频段，频率重耕存在三方面的挑战。
一是4G网络流量增长仍有较大空间，退频对4G流量承载带来更大的压力。以某省为例，核心城区D1、D2载波占4G载波总数的27%，承载了近30%的数据流量，29%的VoLTE话务量，4G网络D1、D2频点退频后，需要新增其它频点来承载容量。
二是采用D频段小站建设的居民区、高层楼宇室外覆盖室内的4G小区退频难。使用天线和RRU集成在一起的小基站，通过室外覆盖室内，是大型居民区和高层楼宇解决4G网络深度覆盖的主要方式，这部分小区无法通过5G宏基站反向开通4G载波进行覆盖和容量承载，退频难度大。以省会城市核心城区为例，5G建设开始后，开展了D1、D2退频工作，但仍有约800个载波使用D1、D2频点，无法完成退频，其中85%以上为居民区深度覆盖基站。
三是在一段时间内，部分区域将是4G和NR载波共享部分频率的情况，两者之间频率干扰协调，将会是网络优化工作中的重点和难点。
(2)应对方案
我们可以从四个方面开展工作，应对4G和NR频率中的挑战。
一是有序开展4G网络D1、D2频点退频，确保退频的同时，4G客户业务感知不下降。5G网络部署前，开展5G规划区域4G网络退频，降低将D1、D2频点占用，具备条件的，移至D3频点；锚点站FDD1800开通后，共址的4G D频段小区开展降配和退频；三是可以通过开通F或者A频段4G小区，进行D频段小区退频。
二是制定明确的5G载波带宽设置原则，加强5G开通的过程管控。初始规划阶段，待开通站点根据下表设定的场景，选择配置的载波带宽，当5G小区按照100MHz或者80MHz带宽开通时，开启后需要密切观察5G小区和周边800米以内的4G网络D1、D2频点小区干扰变化情况，出现底噪明显抬升的，如果判断为4G 和5G同频导致的，需要及时进行4G小区移频，或者将5G小区退回至80MHz或者60MHz带宽。
三是加强5G网络建设和4G退频工作的协同，5G建设初期，优先建设4G高业务量、高配置区域。充分利用5G的AAU可共模开通4G的能力，将共站的4G网络D1、D2频点的小区移频至D3、D7、D8频点。
四是开展网络和业务协同，开展4G客户常驻区域和流量分析，5G业务营销过程中，优先将5G覆盖良好区域的常驻4G高流量客户转化为5G客户。按照流量的二八原则，可以选取4G月均流量前百分之二十的客户作为优先转化的目标客户。
五是使用新技术，降低4/5G频率交叠小区之间的干扰。在5G初期，5G用户数较少，终端渗透率低，5G载波负荷较低。对于一些热点高负荷区域，4G载波的负荷高，如一些商业区、高校等，即使用满了4G载波仍不够用。据此，主流设备厂商的基站上都具备了4/5G频谱共享功能，实现4/5G频率的共享，提升频谱效率。在4G与5G交界处，划分一段频率，典型为2575MHz-2615MHz，共40M带宽，4/5G小区间通过信息交互，当4G负荷高时可以用于4G，5G负荷高时可以用于5G。当4G、5G负荷均比较高时，可根据运营商策略，优先保证4G 或5G用户。5G建网初期4G用户容量需求大，可优先保证4G用户体验。
3.2 无线网C-RAN架构演进
C-RAN是基于集中化处理(Centralized Processing)，协作式无线电(Collaborative Radio)和实时云计算构架(Real-time Cloud Infrastructure)的绿色无线接入网构架(Clean system)，其本质是通过实现减少基站机房数量，减少能耗，采用协作化、虚拟化技术，实现资源共享和动态调度，提高频谱效率，以达到低成本，高带宽和灵活度的运营。
5G网络的一大特点是面向垂直行业，为了适应各行业的特点，5G网络需要同时具备低时延、大带宽、支持海量连接的特点，使得5G网络在架构上进行了重构，软硬件进一步解耦、网络云化、边缘计算等技术都引入到了5G技术体制当中，重构后的5G网络在无线网络部署中，更加适合于C-RAN的结合。同时C-RAN机房可以同时用作边缘计算、传输汇聚机房，进一步降低建设和后期运维成本。中国移动在5G网络部署时，同步开展了无线网络C-RAN架构的演进，具备条件的区域，直接采用C-RAN组网，不具备条件的，也要制定计划，逐步完成C-RAN组网。
(1)存在的挑战
C-RAN架构作为无线网络未来演进架构，在组网过程中需要对传输网络结构进行改造，同时C-RAN机房对于电源、空间、承重、传输管道和纤芯资源要求较高，在组网过程中成本较高，有一定的投资压力。
(2)应对方案
考虑到C-RAN组网的建设和改造难度，以及投资压力，在实施过程中，可以遵循以下四个原则。
一是以终为始、面向长远，科学开展C-RAN规划。C-RAN规划要面向未来5G目标网架构，结合汇聚机房、综合业务接入区的规划，按照“以终为始”的原则科学开展，提前做好现有传输管道资源、光缆纤芯资源、光交接入点信息梳理，对资源不足区域提前新增规划，实现“规划一步到位、能力分步部署”。C-RAN区域应在单一传输综合业务接入区的规划边界内，避免跨区组网；C-RAN区域内的物理基站原则上要求连续覆盖，避免跨区插花集中；C-RAN区域内应尽量保持同制式的基站设备厂家单一，避免异厂家插花集中；单个集中机房以5-15个物理基站为宜，最大不宜超过20个。
二是要统筹兼顾、注重效益，全面考虑4/5G需求，以达到提高投资效益、降低运维成本的目标。集中机房改造要一次性同步考虑满足4/5G基站的集中需求，避免重复改造。
三是按照不同区域的网络特点、分步实施，逐步推进C-RAN部署。现网4G已实现C-RAN部署的区域，应沿用现有规划实现5G基站集中；现网4G未实现C-RAN部署的区域，应根据C-RAN规划结果和5G建设节奏，逐步推进C-RAN的部署。
四是合理选择集中机房，按需核算引电容量，按需配置蓄电池组和机房空调。根据集中机房原有设备电力负荷以及新增设备功耗情况，核算交流市电容量需求，结合市电增容可行性进行改造。如受客观建设条件无法进行市电增容的，应适当降低C-RAN集中度；根据机房可用空间条件、承重等条件，综合考虑机房改造成本效益、基站重要性等多方因素，合理新增蓄电池配置，保障必要的备电时长，特殊重点保障的集中机房，以及距离远、维护难的集中机房，可适当增加备电时长；综合考虑新增相关设备的散热需求、原有机房的空调现状情况，按需增配机房空调。
3.3 机房和配套改造
在无线网络建设过程中，机房空间、电源、天面、传输等配套设施改造进度，直接影响基站的安装、开通进度，以及后期稳定运行，机房和配套设施查勘、改造，占据了无线网施工量的70%以上。
(1)存在的挑战
5G AAU集成了天线和RRU，采用大规模阵列天线，主设备厂家现有5G AAU重量均在40KG以上，相比原4G设备，重量均有明显增加，部分现有抱杆和楼顶支撑架不满足承重要求，同时5G AAU设备会将重量集中在抱杆上部，对于楼顶站的配重建设要求较高。现有楼顶支撑已有GSM、LTE FDD、LTE TDD系统天线，站址查勘过程中发现，约50%的天面存在空间不足的情况。
5G在NSA组网方案下，一个三扇区的基站的功耗约为6500W，其中5G基站功耗约4000W，锚点站功耗约2000W，传输等配套设备功耗约500W，需要对现网中机房电源系统进行改造，才能满足5G基站功耗需求，在5G网络建设初期，由于基站功率过载导致4/5G基站退服的问题时有发生。
NSA组网，需要在机房新增5G BBU和FDD 1800锚点站BBU，经查勘发现，现网中约3%的机房空间不足，无法新增BBU硬件或者机柜。
现网已完成查勘的5G站点天面、机房、电源情况如表2所示：
表2 5G站点查勘结果
类别 | 电源配套 | 天面空间 | 机房空间 |
不满足站点比例 | 56% | 48% | 3% |
(2)应对方案
为了确保5G站点的顺利开通和入网后的稳定运行，可以从几个方面开展工作。
提前组织5G候选站点的查勘，摸清配套改造需要的电源模块、配电箱、机柜等物资的数量，提前进行物资采购，尽早完成配套改造。
天面资源改造方面，如果站点天面资源不足，可通过新增2288或者4488天线整合现有GSM、NB-IOT、TDD LTE、FDD LTE小区天面，节省出天面资源或者抱杆用于5G天面的部署，或者通过新增辅助抱杆、女儿墙抱杆的方式新增5G天面安装位置。在查勘和改造过程中，要特别关注美化罩的整改，以满足5G AAU安装和后期调整。
电源改造方面，需要评估市电引入容量、开关电源容量、蓄电池容量三个方面。在对原有线路改造时，特别需要关注线缆和空开的规格，如果无法扩容，可以选择就近新引入一路 20kw 左右的市电。现有机房内开关电源的容量通常为 200A 和300A，仅有部分核心机房采用了600A 的开关电源，大部分基站不满足新增 5G 设备的电源需求。开关电源容量满足需求的情况下，可以新增模块和空开数来，开关电源容量不能满足，根据机房空间情况选择替换原有开关电源或者新增一套开关电源。现有机房内的蓄电池组，基本上不能满足5G 基站的后备电源需求，如果机房空间和承重可以满足新增蓄电池需求，可以为5G新增蓄电池组，如果不满足，可以考虑替换为锂电池的方式。
机房空间改造方面，利用5G改造的契机，加快老旧设备整合、腾退，盘活现有机房资源，实现对现有机房资源的利用最大化。如果机柜空间充足的，可新增5G BBU部署；若机柜空间不足，可先整合现网设备，包括TDD-LTE和FDD LTE整合、FDD LTE反向开通GSM，以及4/5G BBU合设等，优先4G设备整合，后4G和5G设备整合；机房有空间可新增机柜或挂墙框的方式安装5G BBU；如果室外一体化机柜空间不足，需新增室外一体化开关电源柜。
3.4 广覆盖和深度覆盖的挑战
在新一代移动通信网络建设初期，首先会利用现有站址资源进行城市业务热点区域的覆盖，后续逐步提升城区的深度覆盖能力的同时，网络覆盖的广度逐步延伸至县城、乡镇、农村，最终实现城市的室内外连续覆盖和农村区域的有效覆盖，建成一张无缝覆盖的网络。
(1)存在的挑战
随着移动通信标准的演进，无线小区的载波带宽逐步增加，随之而来的是使用的无线频谱越来越高，要达到和低频段通信系统相同的广覆盖和深度覆盖水平，需要增加更多的站址资源。
内蒙古地广人稀，在农村牧区，村屯散落分布，规模较小，无论是GSM网络，还是4G网络，都无法实现所有村庄的网络覆盖。900M的GSM单小区有效覆盖距离能够达3至5公里，F频段的4G小区有效覆盖距离仅能达到1-3公里，农村4G基站已经达到了GSM基站总数的约2.5倍，但是覆盖水平仍然低于GSM900网络，农村牧区4G客户网络类投诉中，弱覆盖或者无覆盖问题仍然占到投诉总量的80%以上。
目前，已经分配的5G频谱主要集中在2.6GHz和3.5Ghz，与原有的通信系统相比，频率更高，传播损耗和穿透损耗大，以2.6GH和1.9GHz，2.6GHz比1.9GHz的传播损耗和穿透损耗要高4至6db。内蒙古移动4G网络农村广覆盖和城市深度覆盖采用1.9GHz的F频段组网，利用现有4G站址建设5G网络，5G网络的整体覆盖水平要低于4G网络。考虑到5G基站的能耗，以及新增站点带来的建设和运维成本压力，大规模增加站址，以提升5G网络覆盖水平的方法显然不可行，需要提前开展技术研究，找到一种低成本的建网方式，以应对后续5G网络广覆盖和深度覆盖的需要。
(2)应对方案
C-Band拥有大带宽，是构建5G eMBB（Enhanced Mobile Broadband）的黄金频段，全球多数运营商已经将C-Band作为5G首选频段。但是，由于NR（New Radio）上下行时隙配比不均以及gNodeB下行功率大，导致C-Band上下行覆盖不平衡和上行覆盖受限，成为5G部署的瓶颈。同时，随着波束赋形、CRS（Cell-specific Reference Signal）-Free等技术的引入，下行干扰会减小，C-Band上下行覆盖差距将进一步加大。
基于上述原因，5G标准中的上下行解耦技术定义了新的频谱配对方式。在上行受限区域中，使下行数据在C-Band传输，而上行数据在Sub-3G（例如1.8GHz、900MHz）传输，从而提升了上行覆盖，如图2所示。在5G早期商用场景下，如果没有单独的Sub-3G频谱资源供5G使用，可以通过开通LTE FDD和NR上行频谱共享特性来获取Sub-3G频谱资源。在利用1800MHz与3.5GHz进行的上下行解耦外场测试中，上行覆盖提升了11dB，相当于覆盖范围提升了73%，如果利用900MHz部署上下行解耦技术，上行覆盖可以得到进一步增强。

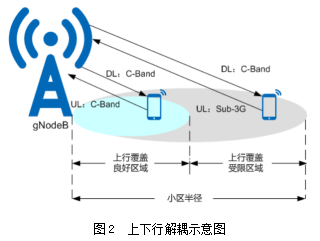

图2 上下行解耦示意图
目前3GPP协议定义的上下行解耦可用的频段配对频率组合为 n79和上行共享频率，中国移动使用的2.6GHz所在的n41尚未定义上下行解耦配对频率组合，5G分配频率见表3。为了应对后续农村广覆盖场景5G建网，建议推动3GPP工作组将n41和上行共享频率组合加入到上下行解耦配对频率组合，以推动终端、基站设备尽早支持。同时，中国移动需要加快网络中存量的GSM手机终端向4G转化，GSM物联网终端向NB-IOT转化，在900MHz频段上腾退出更多可用于5G上行共享的频谱。
表3 5G FR1分配频率详表
频段号 | 上行频率范围 | 下行频率范围 | 双工模式 |
n1 | 1920 MHz – 1980 MHz | 2110 MHz – 2170 MHz | FDD |
n2 | 1850 MHz – 1910 MHz | 1930 MHz – 1990 MHz | FDD |
n3 | 1710 MHz – 1785 MHz | 1805 MHz – 1880 MHz | FDD |
n5 | 824 MHz – 849 MHz | 869 MHz – 894 MHz | FDD |
n7 | 2500 MHz – 2570 MHz | 2620 MHz – 2690 MHz | FDD |
n8 | 880 MHz – 915 MHz | 925 MHz – 960 MHz | FDD |
n12 | 699 MHz – 716 MHz | 729 MHz – 746 MHz | FDD |
n14 | 788 MHz – 798 MHz | 758 MHz – 768 MHz | FDD |
n18 | 815 MHz – 830 MHz | 860 MHz – 875 MHz | FDD |
n20 | 832 MHz – 862 MHz | 791 MHz – 821 MHz | FDD |
n25 | 1850 MHz – 1915 MHz | 1930 MHz – 1995 MHz | FDD |
n28 | 703 MHz – 748 MHz | 758 MHz – 803 MHz | FDD |
n29 | N/A | 717 MHz – 728 MHz | SDL |
n30 | 2305 MHz – 2315 MHz | 2350 MHz – 2360 MHz | FDD |
n34 | 2010 MHz – 2025 MHz | 2010 MHz – 2025 MHz | TDD |
n38 | 2570 MHz – 2620 MHz | 2570 MHz – 2620 MHz | TDD |
n39 | 1880 MHz – 1920 MHz | 1880 MHz – 1920 MHz | TDD |
n40 | 2300 MHz – 2400 MHz | 2300 MHz – 2400 MHz | TDD |
n41 | 2496 MHz – 2690 MHz | 2496 MHz – 2690 MHz | TDD |
n48 | 3550 MHz – 3700 MHz | 3550 MHz – 3700 MHz | TDD |
n50 | 1432 MHz – 1517 MHz | 1432 MHz – 1517 MHz | TDD |
n51 | 1427 MHz – 1432 MHz | 1427 MHz – 1432 MHz | TDD |
n65 | 1920 MHz – 2010 MHz | 2110 MHz – 2200 MHz | FDD |
n66 | 1710 MHz – 1780 MHz | 2110 MHz – 2200 MHz | FDD |
n70 | 1695 MHz – 1710 MHz | 1995 MHz – 2020 MHz | FDD |
n71 | 663 MHz – 698 MHz | 617 MHz – 652 MHz | FDD |
n74 | 1427 MHz – 1470 MHz | 1475 MHz – 1518 MHz | FDD |
n75 | N/A | 1432 MHz – 1517 MHz | SDL |
n76 | N/A | 1427 MHz – 1432 MHz | SDL |
n77 | 3300 MHz – 4200 MHz | 3300 MHz – 4200 MHz | TDD |
频段号 | 上行频率范围 | 下行频率范围 | 双工模式 |
n78 | 3300 MHz – 3800 MHz | 3300 MHz – 3800 MHz | TDD |
n79 | 4400 MHz – 5000 MHz | 4400 MHz – 5000 MHz | TDD |
n80 | 1710 MHz – 1785 MHz | N/A | SUL |
n81 | 880 MHz – 915 MHz | N/A | SUL |
n82 | 832 MHz – 862 MHz | N/A | SUL |
n83 | 703 MHz – 748 MHz | N/A | SUL |
n84 | 1920 MHz – 1980 MHz | N/A | SUL |
n86 | 1710 MHz – 1780 MHz | N/A | SUL |
n89 | 824 MHz – 849 MHz | N/A | SUL |
n90 | 2496 MHz – 2690 MHz | 2496 MHz – 2690 MHz | TDD |
4 结语
文简要的介绍了5G的关键技术和组网方案，从频率资源的协调、C-RAN组网演进、机房和配套改造、广覆盖和深度覆盖组网等四个方面分析了5G建设中已经遇到，以及将来要遇到的挑战，并提出了针对性的解决方案，对于提升5G网络建设效率和质量，降低5G网络建设成本有一定的借鉴。
进入2020年，一场突如其来的疫情打乱了人们的生活节奏，在抗击疫情的过程中，让我们看到了5G的巨大社会和经济价值。“5G+远程医疗”使得优秀的医疗资源可以跨越千里；全国共享，“5G+红外测温”快速赋能重要场所人流测温能力，使得人们的同行更加安全便捷；在线直播使得全国的学生可以停课不停学，如果有了5G+VR的加持，沉浸式的体验将使得在线学习更加事半功倍。随着疫情的逐步缓解和结束，5G网络将迎来加速发展的阶段，5G将融入人们的生活，并改变人们的生活。
参考文献:
[1] 耿旭、崔新凯、杨欢 《5G 网络下 2.6 GHz 频段的优劣势》 通信电源技术，2019年
[2] 陈君、黄晓光等 《面向 5G规模部署的无线网资源储备策略》 无线通信，2019年
[3] 张青松 《现网 5G 基站电源配套改造的研究与应用》 通信技术，2019年
[4] 程思远《运营商5G承载方案在ITU的推进》信息通信，2019年
[5] 何杰斌《关于5G移动通信发展趋势与相关关键技术》通讯世界，2019年
[6] 杨光、陈锦浩 《5G移动通信系统的传播模型研究》 移动通信，2018年
